안녕하세요.
랜선친구 SBM정보통신입니다.
오늘도 저희가 작업한
현장을 소개해드릴게요 :)
1. 랜선 포설 시작!
이번 현장은 서울 충정로역 근처 사무실입니다~

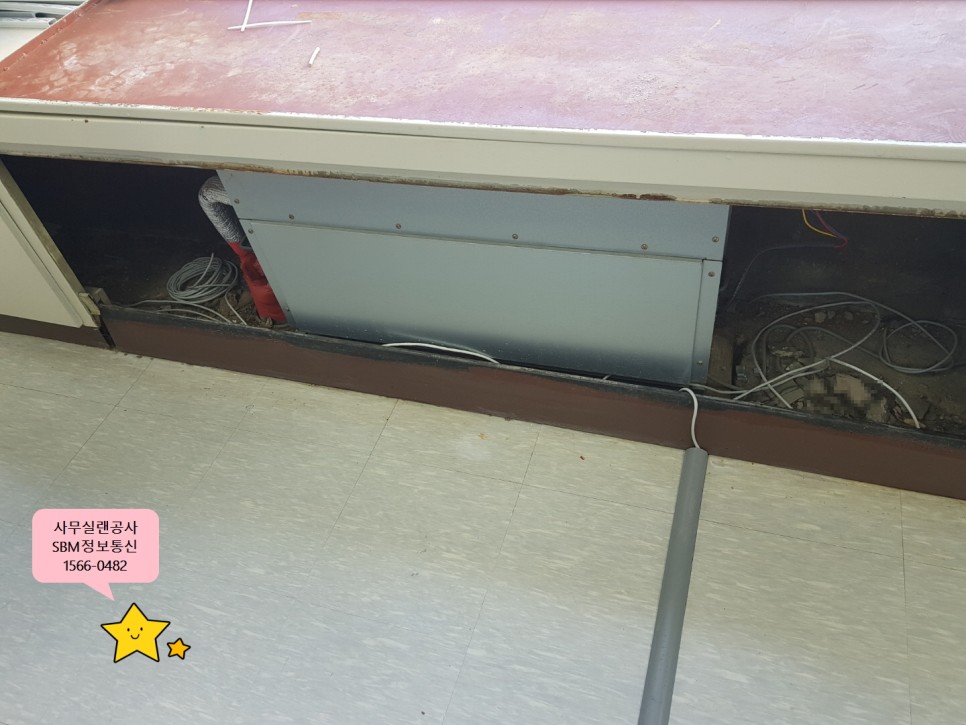

사무실이 비교적 오래된 건물에 있어서 지식사업센터처럼 바닥이나 벽 등에서 인터넷 메인 회선을 뽑아서 작업하기가 힘든 상황이었습니다.

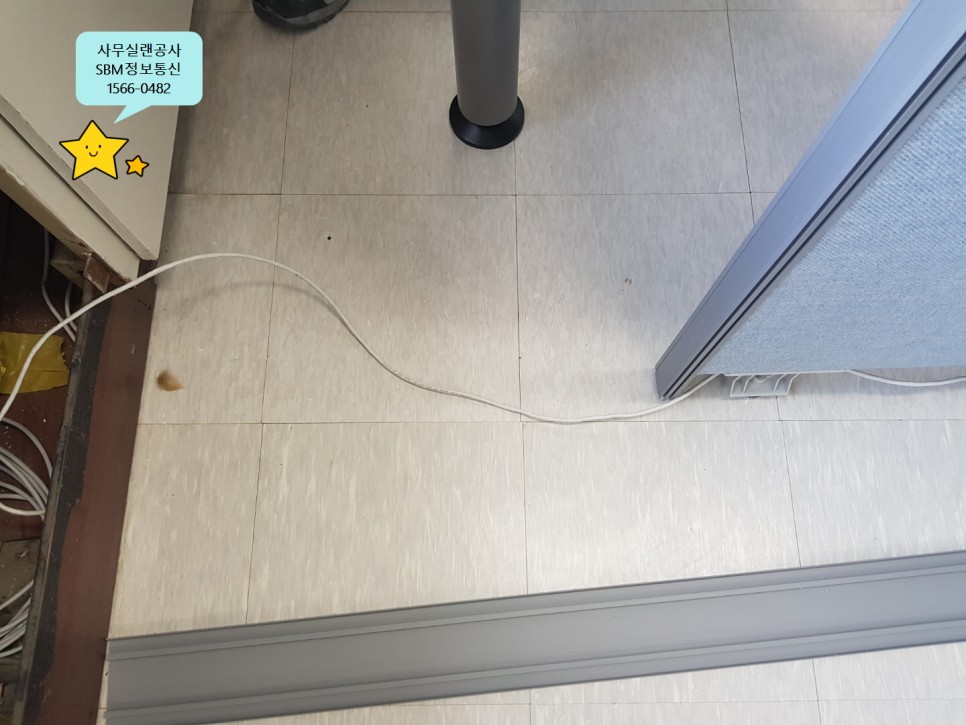

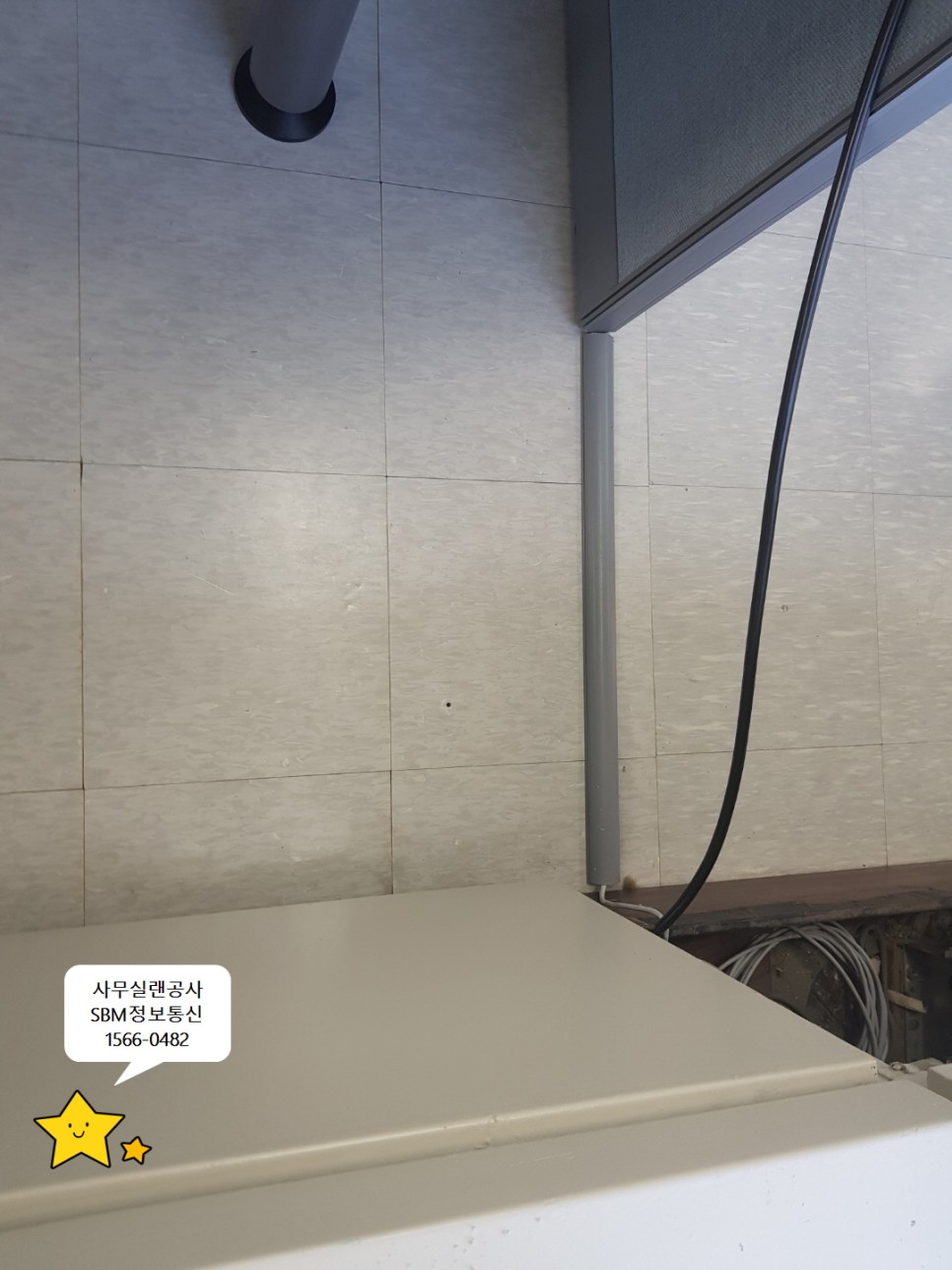

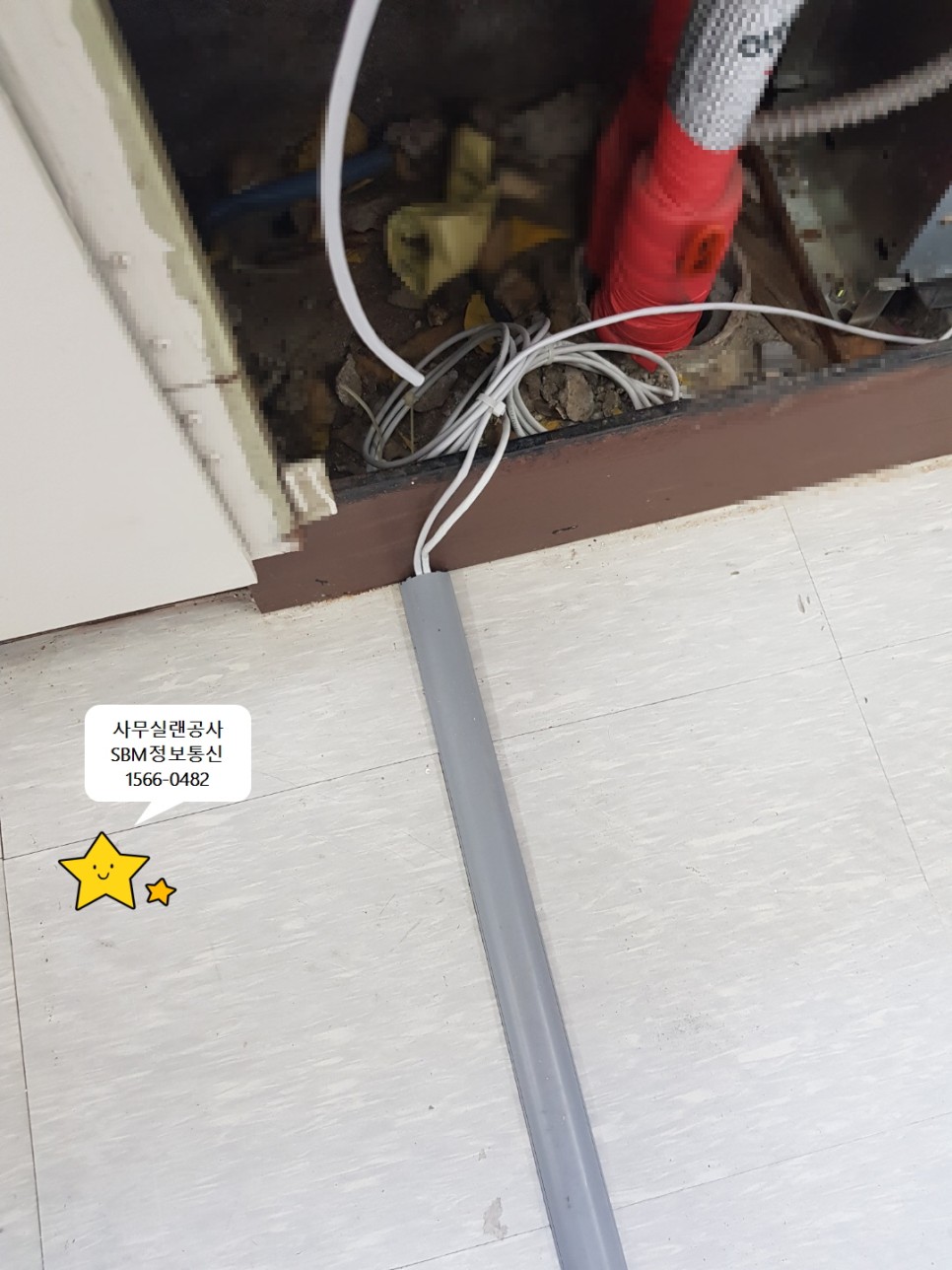

그래서 창가 아래 공간에서 랜선들을 포설하는 작업을 진행했습니다~
보시는 것처럼 환경이 그리 만만치 않은 곳이라 랜선 포설과 단선이 되지 않도록 더욱 신경을 써서 작업을 했습니다 ^^
2. 사무실 바닥 랜선 작업 및 장비 설치

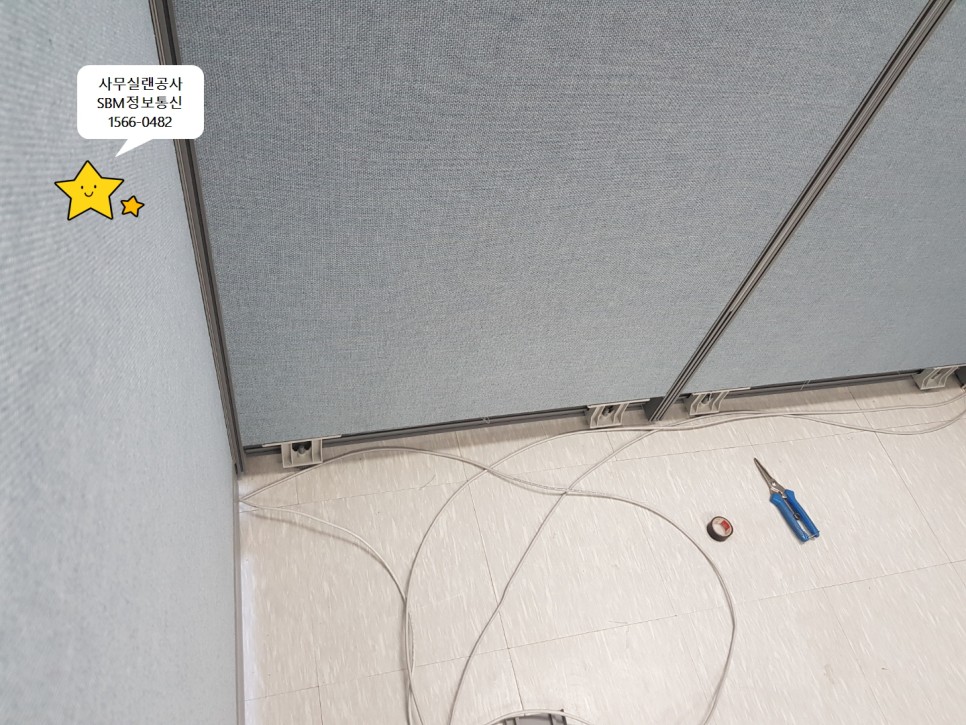

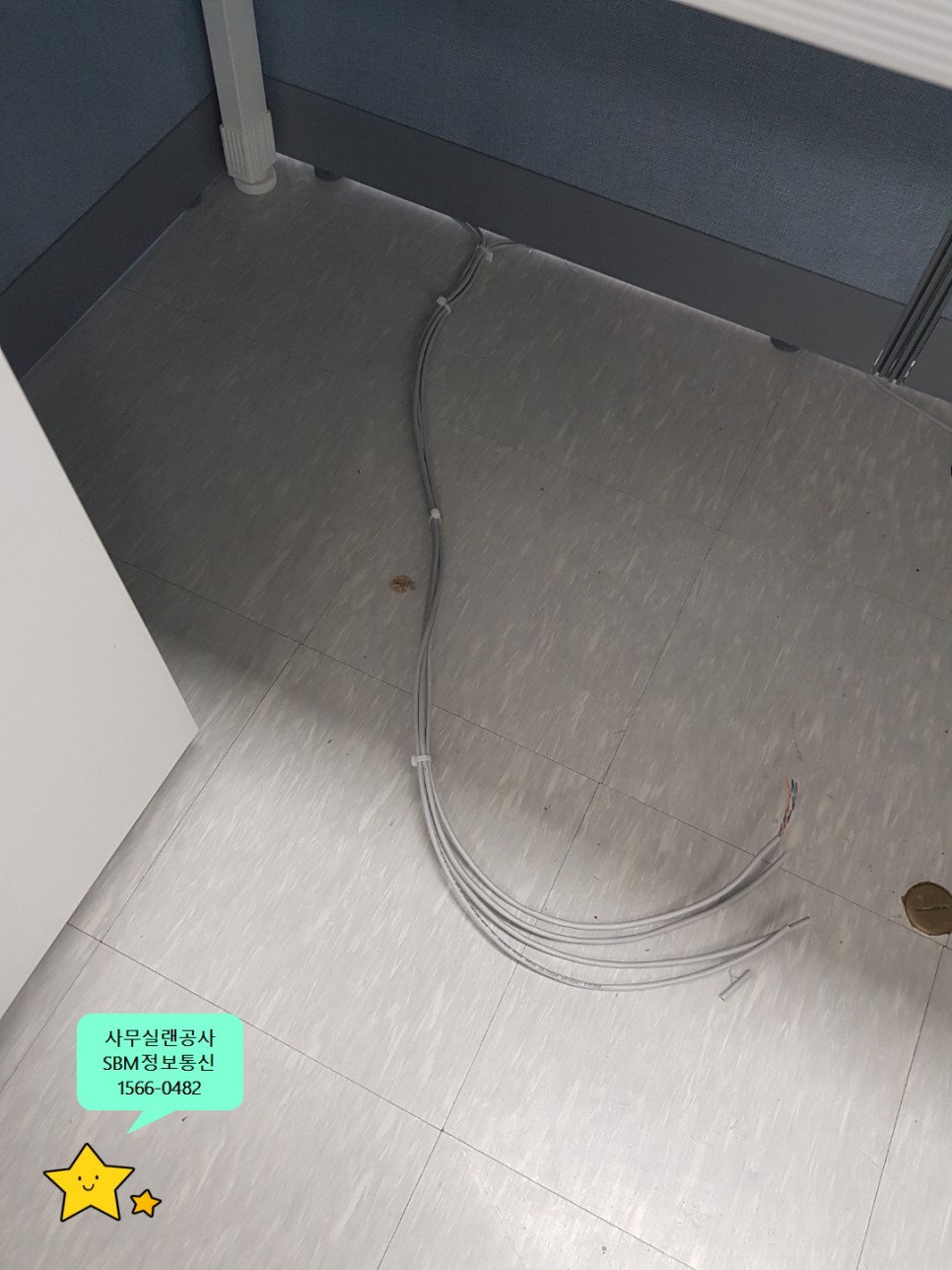

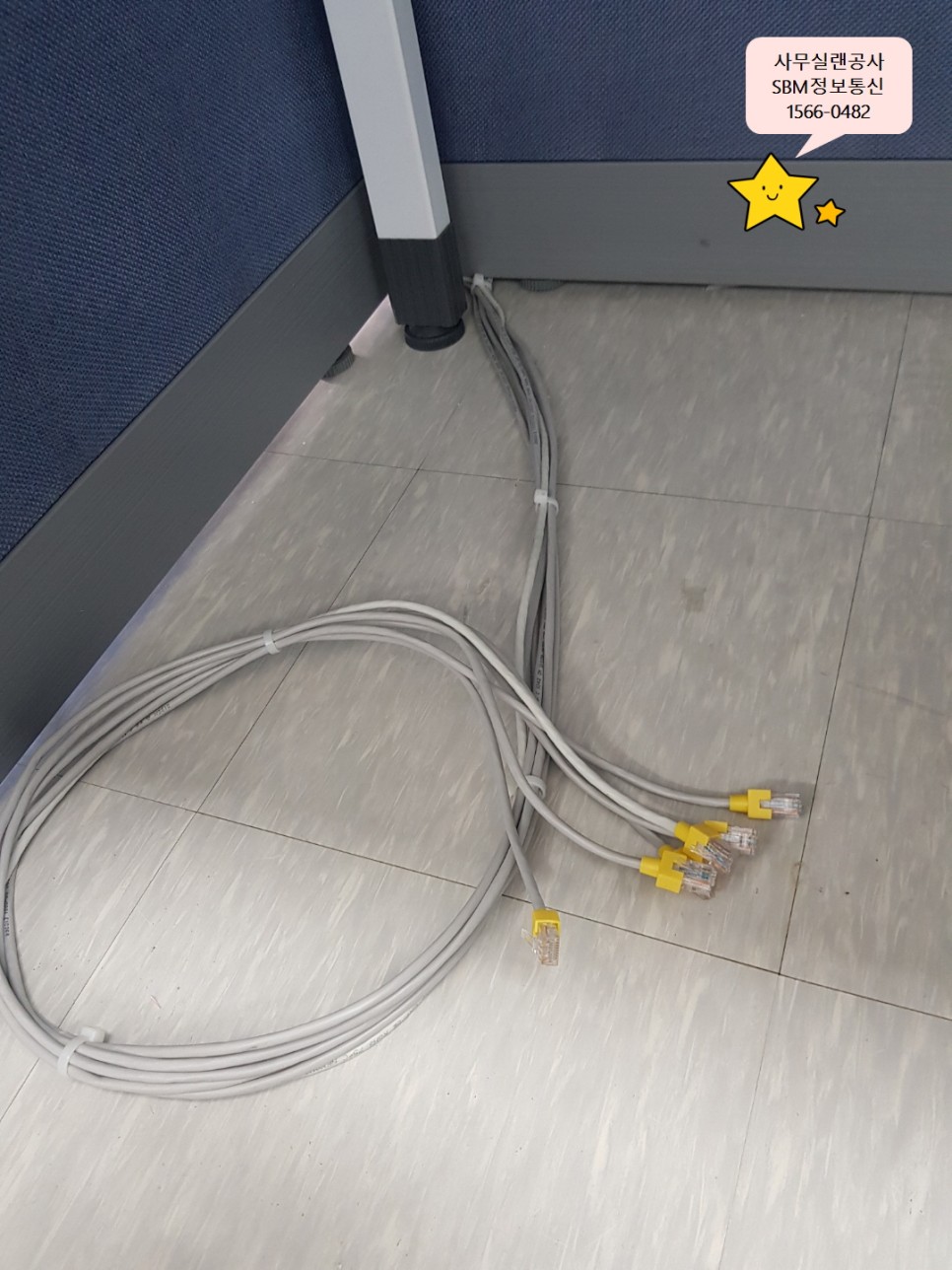

이제 파티션 아래로 랜선들을 보기 좋게 포설하고 케이블 타이로 깔끔하게 감아 가면서 작업했습니다~
랜선 주기도 확실하게 한 뒤 허브에 연결했습니다.
이렇게 해야 사후 네트워크 장애나 직원분들 자리 이동 시 관리가 편해집니다~

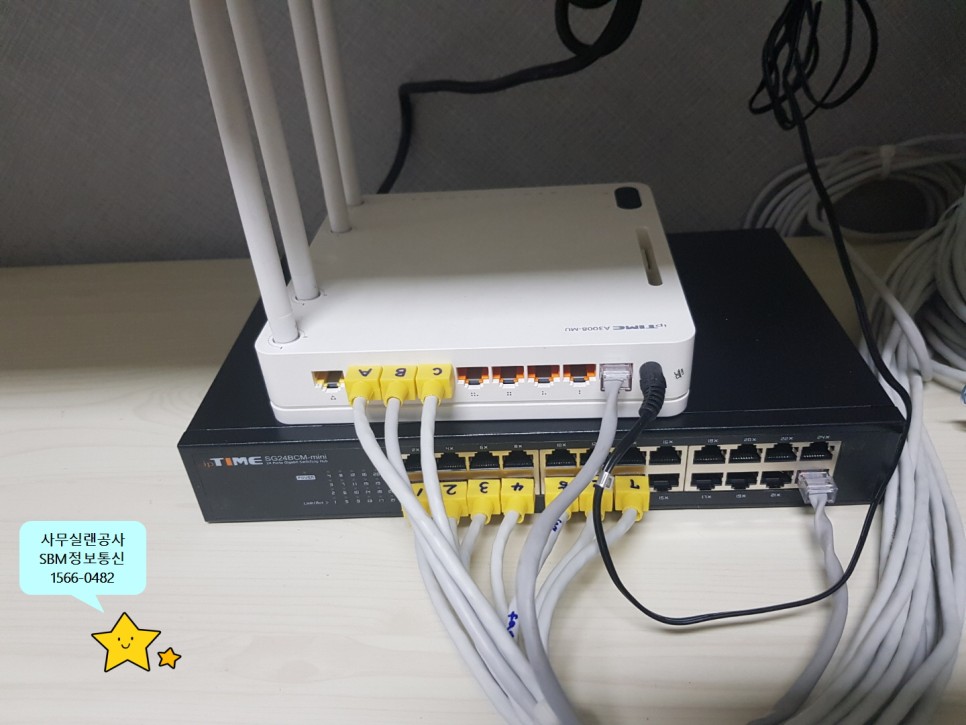

이번 사진은 무선 AP 용도(허브 모드)로 기능을 변경해서
작업한 연결한 사진입니다~ 그래서 Wan 포트를 비워뒀습니다.
참고로 이 설정을 궁금해하시는 분들이 많아서 아래
공유기를 AP/스위치(허브)로 변경하는 방법입니다
공유기를 AP/스위치(허브)로 변경하는 방법
공유기 2대를 연결하기 위해서는 각각의 공유기가 다른 내부IP를 사용해야하며,이를 위해 스위치(허브)로
변경하고자 하는 공유기에 내부IP 주소 변경과 DHCP서버 기능을 중단하여야 합니다.
- 스위치(허브)로 변경하고자 하는 공유기의 내부 IP 주소 변경
- 스위치(허브)로 변경하고자 하는 공유기의 DHCP 기능 중지
- 인터넷에 연결된 공유기에 스위치(허브)로 변경한 공유기를 연결
(1) 공유기의 내부IP 주소 변경 및 DHCP 기능 중지
공유기의 웹설정화면(http://192.168.0.1)에 접속하여 [관리도구] - [고급설정] - [네트워크관리] -
[내부 네트워크 설정]을 클릭합니다.

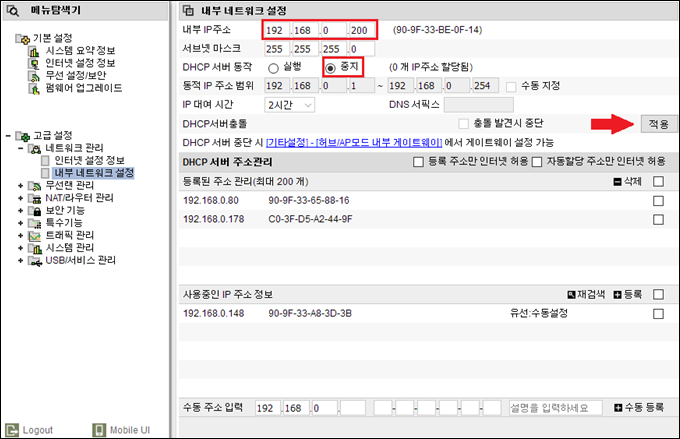

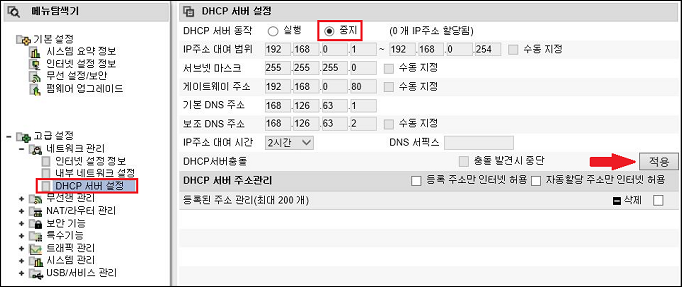

아래 그림과 같이 내부IP주소의 끝자리를 중복되지 않는 임의적으로 변경하고 [DHCP 서버 동작]을 [중지]로 체크 후
[적용]을 클릭합니다.
(예 : 192.168.0.200)
* 펌웨어 버전 10.04.4 이상인 경우
위의 과정 중 내부IP주소 끝자리 변경 후 공유기의 웹설정화면(http://192.168.0.1)에 접속하여
[관리도구] - [고급설정] - [네트워크관리] - [DHCP 서버 설정]에서 DHCP 서버 동작을 [중지]로 체크 후
[적용]을 클릭합니다.
(2) 스위치(허브)로 변경된 공유기의 연결

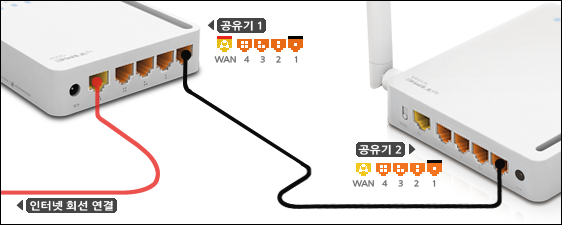

위의 그림과 같이 스위치로 변경된 <공유기2>의 LAN 포트 1~4 중 하나를 원래 인터넷에 연결되어 있던 <공유기1>의
LAN 포트 1~4중 하나에 연결합니다. <공유기2>는 스위치로 동작하게 되므로 <공유기2>의 WAN 포트에는 아무것도
연결하지 않습니다.
이제 스위치(허브)로 변경된 공유기를 기존 공유기에 연결하는 모든 과정이 완료되었습니다.설정이 완료된 상태에서
정상적으로 인터넷 연결이 되지 않는다면 상단 네트워크 <공유기1>에서 IP할당이 정상적으로 이루어지지 않는
경우입니다. 이와 같은 경우 PC에서 IP갱신을 하셔야 하며 PC를 재부팅 하거나 공유기를 재시작 하시기 바랍니다.
[참고 1]
Q304/Q504의 경우는 간편설정이 가능하므로 (1)~(2) 과정을 쉽게 할 수 있습니다.
<허브모드 변경 방법 바로가기>
[참고 2]
스위치(허브)로 변경되어 연결된 공유기가 무선 공유기로 필요에 따라 무선 연결 설정이 필요한 경우 <공유기1>
또는 <공유기2>에 연결된 PC 어디에서나 <공유기2>의 변경된 IP 주소(예제에서는 192.168.0.200)를 인터넷 탐색기의
주소란에 입력하면 공유기 관리도구에 쉽게 접속할 수 있으며 필요한 무선 설정을 진행할 수 있습니다.
[경고]
- 상단 공유기에도 "내부 네트워크에서 DHCP 서버 발견시 공유기의 DHCP 서버기능 중단"
설정이 되어 있을 경우 문제가 발생 할 수 있으므로 상단 공유기의 설정을 해제하시기 바랍니다.

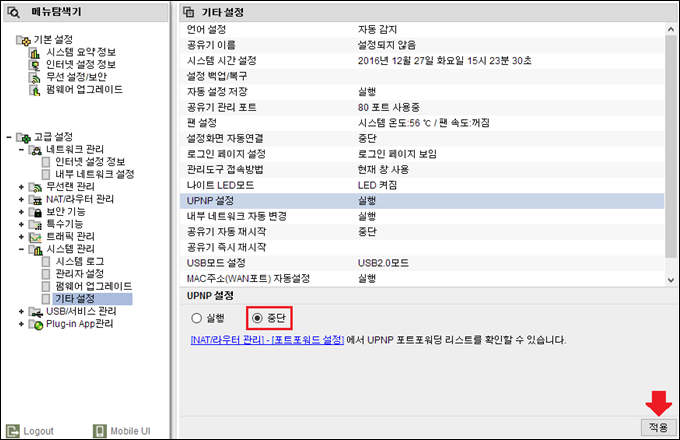

- 일부 환경에서 공유기를 스위치(허브)로 변경 후, UPNP 포트포워딩 기능이 실행 중이라면
네트워크 장애를 유발시킬 수 있으므로 해당 기능을 아래의 그림과 같이 중단해 주시기 바랍니다.
[참고 3]
9.98.4 이전 펌웨어를 사용하신다면 아래 링크를 참조해 주시기 바랍니다.
공유기를 AP스위치(허브)로 변경하는 방법(펌웨어 9.98.4 이전)
출처 : 아이피타임 홈페이지
http://iptime.com/iptime/?page_id=67&uid=18119&mod=document
3. 책상 위로 랜선 포설

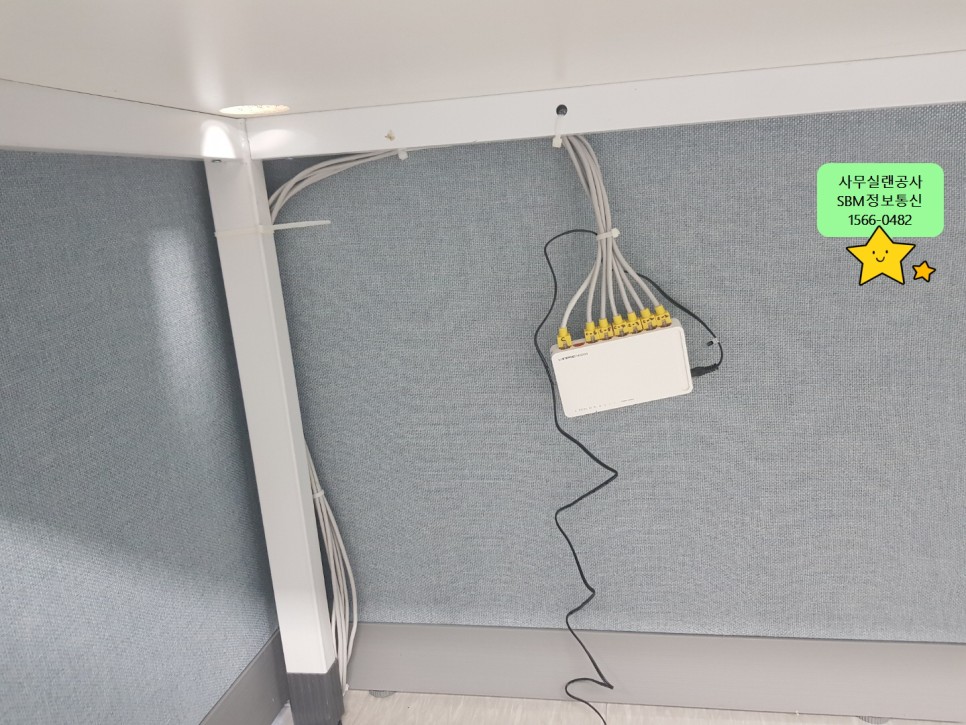

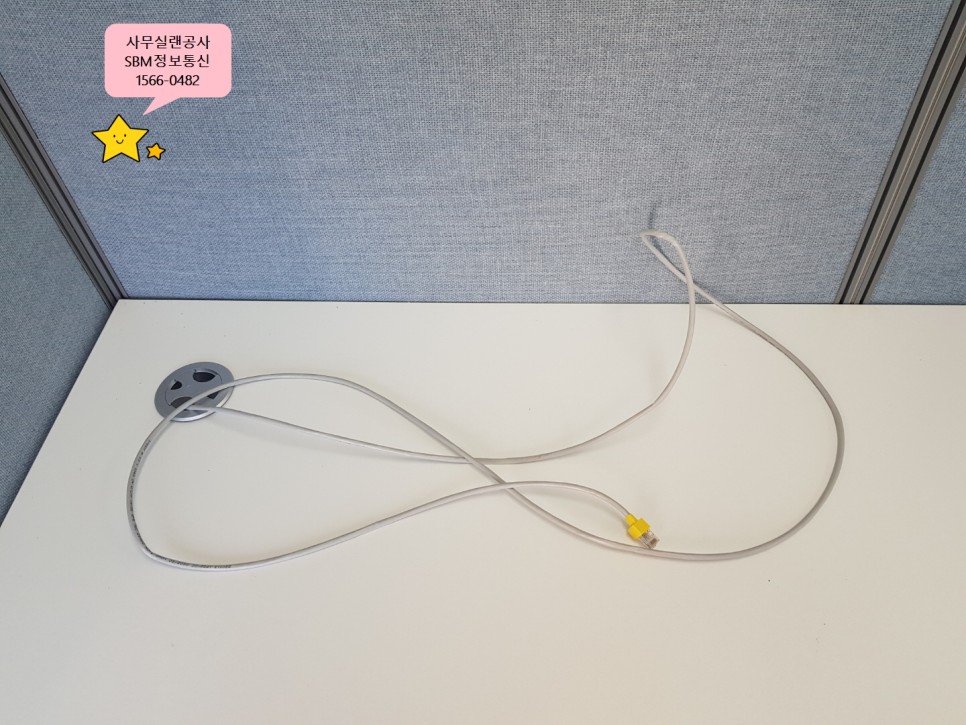

바닥 랜선 작업을 끝내고... 마지막으로 각 책상들 위로 랜선을 올려서 인터넷전화나 PC를 연결하기 위한 작업을 진행하고 오늘의 작업을 마무리했습니다~
저희 SBM정보통신과 함께
새로운 네트워크 환경을 구축하신
고객님 더욱 사업 번창하시길
기원드립니다~!
저희는 오늘처럼 사무실
네트워크 구축이 필요하실 때
불러주시면 발 빠르게 달려가서
서비스 제공해드려요~!!
오늘도 행복한 하루 보내세요~
감사합니다^^
